KYN18A-12系列铠装移开式交流封闭开关柜

【额定频率】：50HZ 【额定电压】：10kv

【结构形式】：抽出式

产品价格￥

产品用途

灵蛇网4818cccKYN18A-12型户内交流铠装移动开式金属封闭开关设备（以下简称开关柜）。系中置式真空开关柜，真空开关主要选用ZN22B-12真空断路器，亦可配用ZN12-10真空断路器及西门子公司的3AF.3AH真空断路器。本产品符合GB3906-91《3-35kV交流金属封闭开关设备》DL404-91《户内交流开关柜订货技术条件》及IEC298《交流金属封闭开关设备和控制设备》等标准。适用于3-10kV交流三相50Hz单母线电力系统中作为接受和分配电能之用。可广泛用于各类型发电厂，变电站及工矿企业中。本产品可靠安装（不推荐）和不可靠墙安装。

全国24小时销售热线:13263317831

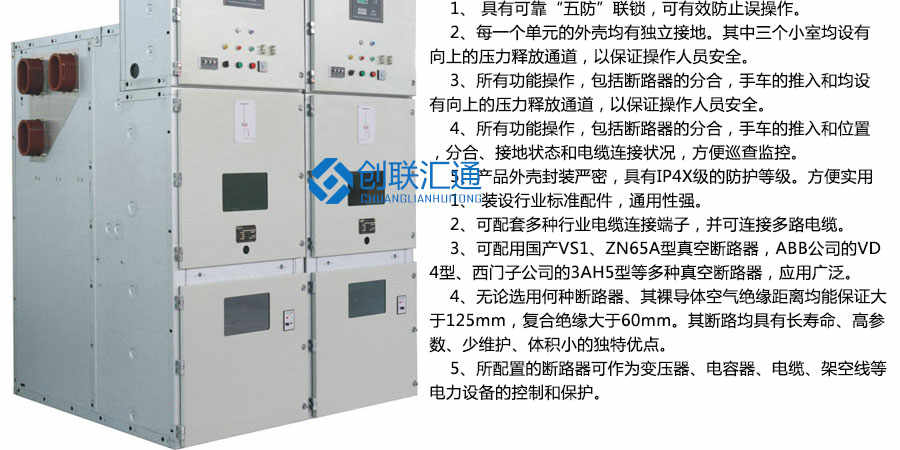

产品图片

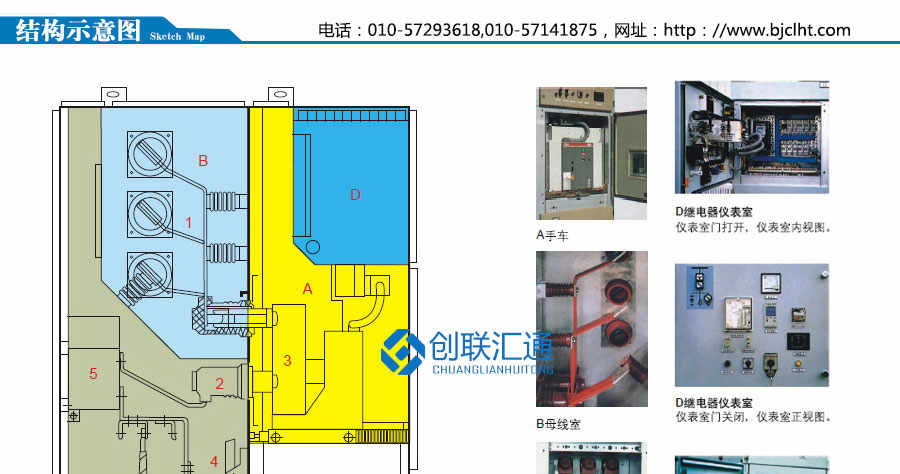

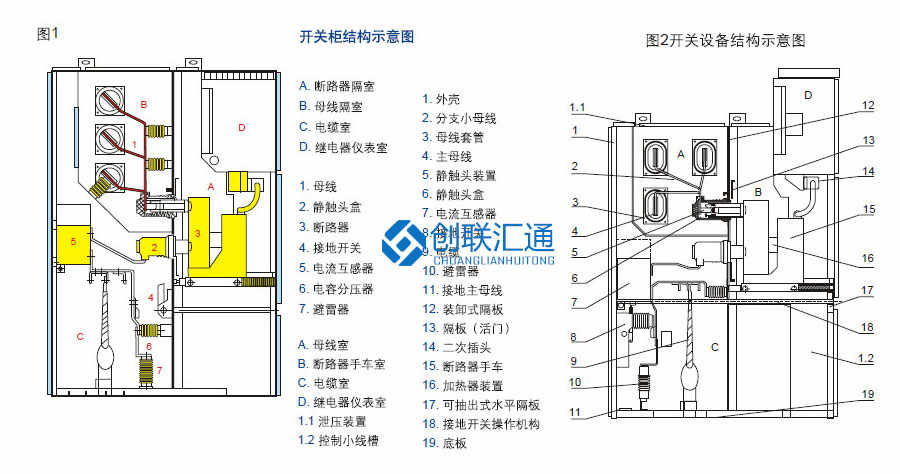

1、开关设备为金属封锁箱式构造，柜体框架为型钢焊接，封板和门为钢板弯制；柜内分断路器室、母线室、电缆室、仪表室，室与室之间均采用优质薄钢板隔开；　　

2、断路器位于断路器室的中央，其传动由杆和操作机构衔接，母线室在柜体的后下部，继电器室在柜体的前方上部，室内装置板可装置各种继电器；　　

3、所装配的一次元件包括真空断路器、电流互感器、熔断器、隔分开关等均可选用大爬距产品；　　

4、运转计划齐全，有单母线及单母线带旁路母线运转方式，能完成不连续供电，可满足全工况运转的请求；　　

5、该柜采用空气绝缘，其五防性能齐全，是当今固定式开关柜的首选柜型之一。

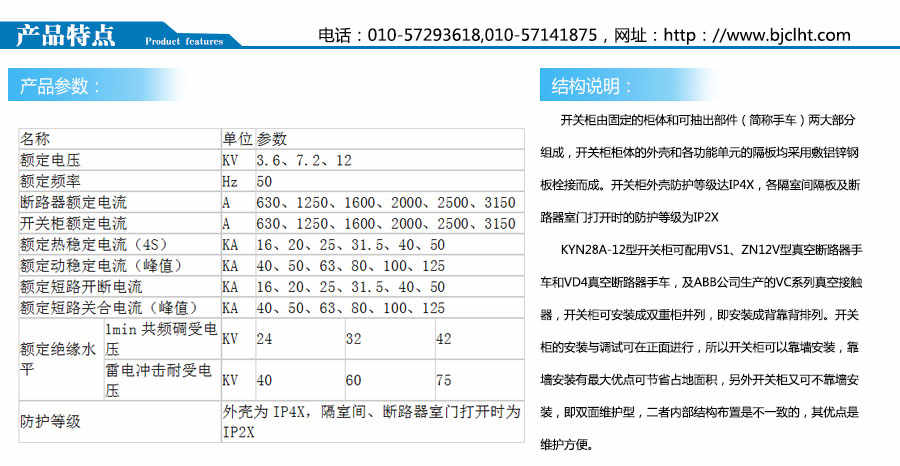

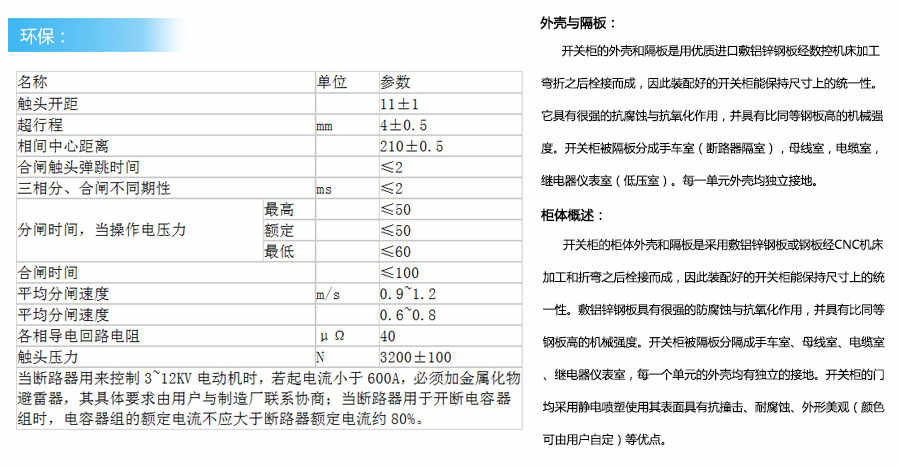

产品参数

项目		单位	参数
额定电压		kV	12
额定频率		Hz	50/60
灵蛇网4818ccc 额定绝缘水平	1min工频耐受电压	A	42（隔离断口：48）
	灵蛇网4818ccc 雷电冲击耐受电压	A	75（隔离断口：85）
额定电流		kA	630、1250、1600、2000、2500、3150、4000、5000
灵蛇网4818ccc			50	63	80	100	130	160
灵蛇网4818ccc 额定短路开断电流		kA	20	25	31.5	40	50	63
灵蛇网4818ccc 额定短路关合电流		kA	50	63	80	100	130	160
灵蛇网4818ccc 额定短时耐受电流（4S）		kA	50	63	80	100	130	160
防护等级		灵蛇网4818ccc	IP4X
外形尺寸灵蛇网4818ccc （宽×深×高）	灵蛇网4818ccc ≤1250A	灵蛇网4818ccc	800×1650×2200
	灵蛇网4818ccc ≥1600A	mm	1000×1650×2200
	灵蛇网4818ccc 架空进线		灵蛇网4818ccc 深度为1800

以上信息仅供参考，产品规格和参数等信息随设计图纸变更等因素而调整，恕不另行通知，请即时咨询获取。
