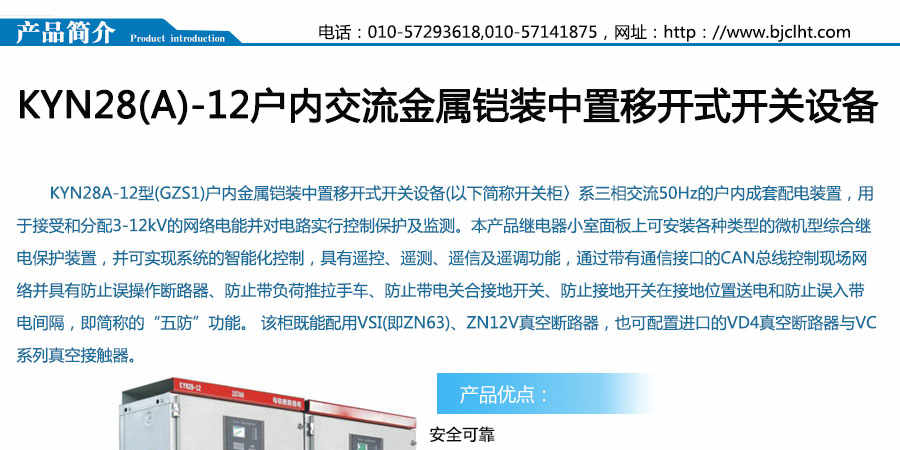

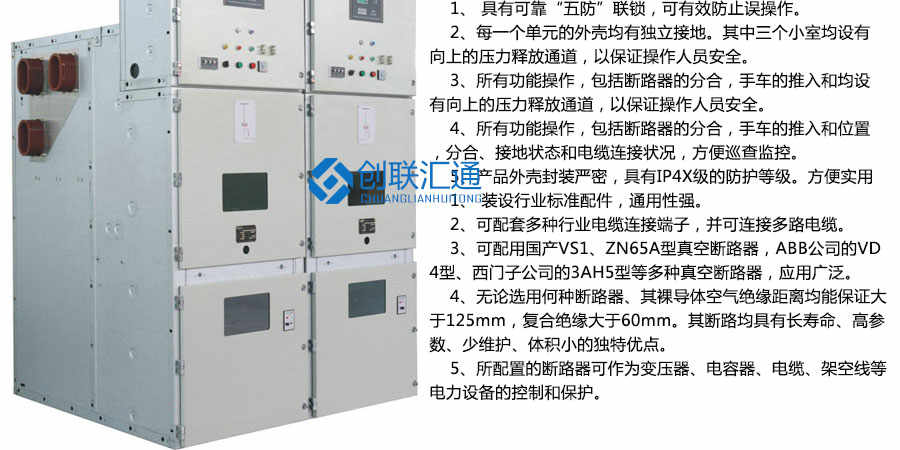

KYN28-12型铠装中置式金属封闭开关柜

【额定频率】：50HZ 【额定电压】：10kv

【结构形式】：抽出式

产品价格￥

产品用途

灵蛇网4818ccc主要用于发电厂、中小型发电送电、变电站、工矿企业及城市建设配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，作为控制保护、监测之用。

全国24小时销售热线:13263317831

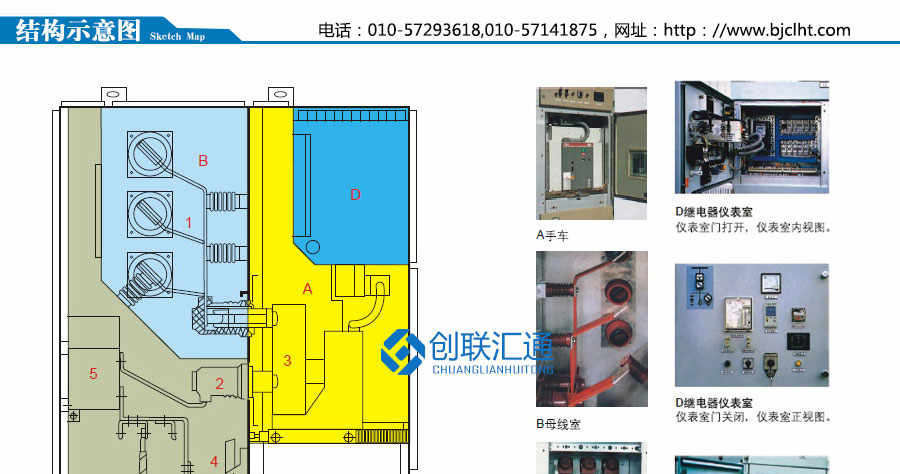

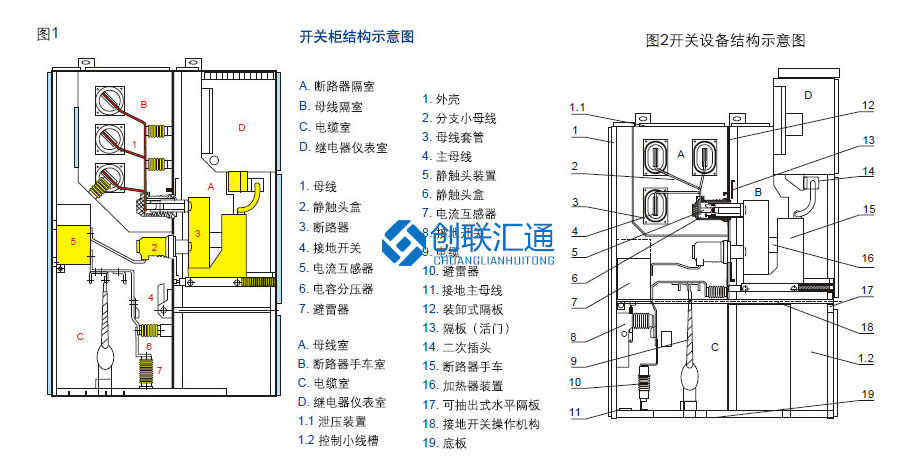

柜体结构采用敷铝锌板经多重折边组装而成。

完全金属铠装及分隔。

柜壳密封度高，防止设备受杂物和虫害侵入，防护等级IP4X。

简单且有效的闭锁，防止误操作。

可配用VDS、VS1及进口VD4真空断路器。

高压室内的真空断路器及操动机构仅需少量维修。

更换断路器方便简单，手车互换性好。

柜体可靠墙安装，柜前维修，减少占地面积。也可不靠墙安装，双面维修。

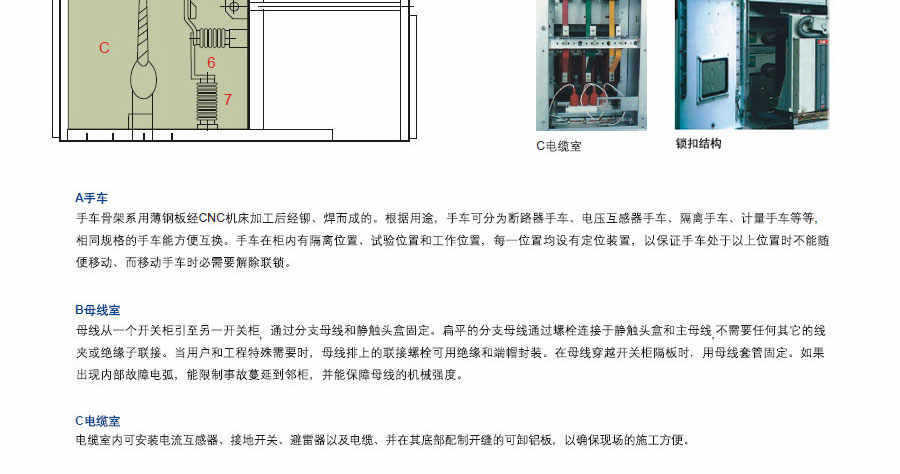

电缆室有充裕的空间，可连接多根电缆。透过面板门，极易观察到电缆安装情况。

快速接地开关用于接地和回路短路。

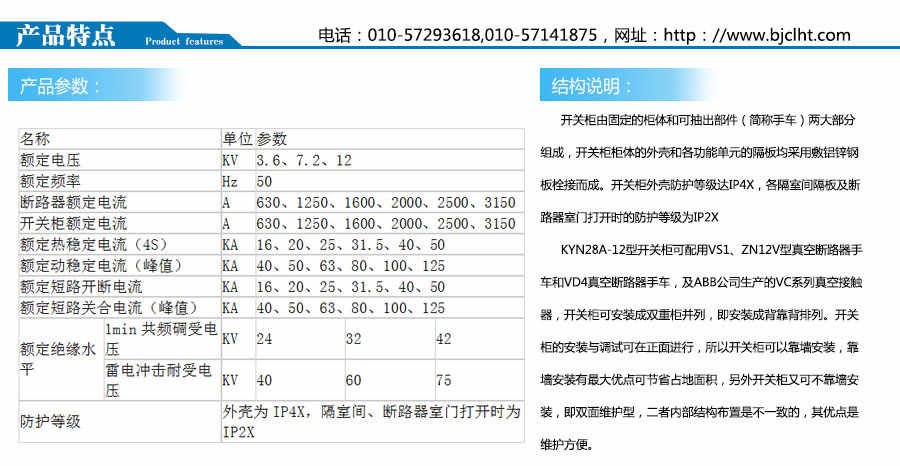

灵蛇网4818ccc 项目		灵蛇网4818ccc 单位	灵蛇网4818ccc 数据
灵蛇网4818ccc 额定电压		kV	3，6，7.2，12
灵蛇网4818ccc 额定频率		Hz	50
断路器额定电流		A	灵蛇网4818ccc 630，1250，1600，2000，2500，3150
灵蛇网4818ccc 开关柜额定电流		A	630，1250，1600，2000，2500，3150
额定动稳定电流（4S）		kA	16，20，25，31.5，40，50
灵蛇网4818ccc 额定动稳定电流（峰值）		kA	40，50，63，80，100，125
额定短路开断电流		kA	16，20，25，31.5，40，50
额定短路关合电流（峰值）		kA	40，50，63，80，100，125
灵蛇网4818ccc 额定绝缘水平	1min工频耐受电压	kV	24	32	42
	灵蛇网4818ccc 雷电冲击耐受电压	kV	40	60	75
灵蛇网4818ccc 防护等级		灵蛇网4818ccc 外壳为IP4X、隔离间、断路器室门打开时为IP2X

以上信息仅供参考，产品规格和参数等信息随设计图纸变更等因素而调整，恕不另行通知，请即时咨询获取。
