SFPZ系列66kv双绕组变压器

【额定容量】：50-2500kva 【额定电压】：66kv

【联结组别编号】：Dyn11，Yyno

产品价格￥

产品用途

灵蛇网4818ccc适宜用于电网结构薄弱、负荷波动大、电压要求精度高的环境，适用于住宅小区、机场、车站、码头、医院及化工、冶金行业等场所。

全国24小时销售热线:13263317831

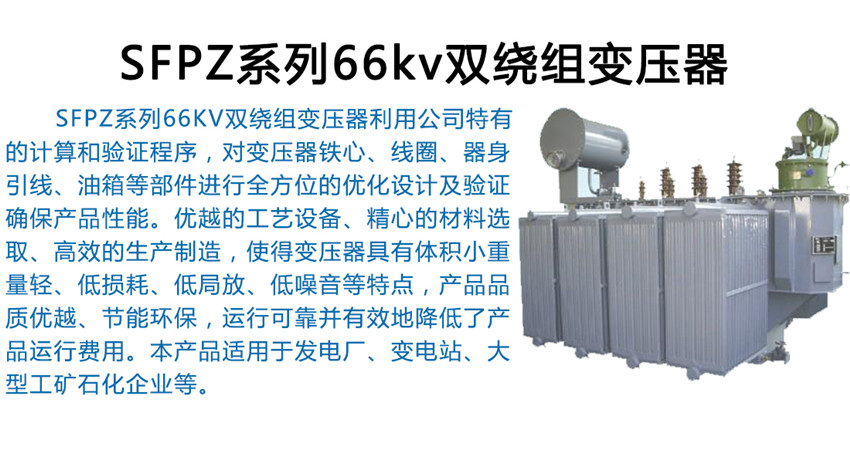

66kV级电力变压器，利用公司特有的计算和验证程序，对变压器铁心、线圈、器身、引线、油箱等部件进行全方位的优化设计及验证，确保产品性能。优越的工艺设备、精心的材料选取、高效的生产制造，使得变压器具有体积小、重量轻、低损耗、低局放、低噪音等特点，产品品质优越、节能环保，运行可靠并有效地降低了产品运行费用。本产品适用于发电厂、变电站、大型工矿石化企业等。

1.容量匹配：家标准规定三个绕组的容量匹配有100/100/100、100/100/50和100/50/100三类。在运行时，一个绕组的负荷等于其它两个绕组负荷的相量和，但都不得超过各自的额定容量。

2.由于三个绕组的电路是彼此关联的。在运行时，一个绕组负荷电流的变化将会影响其它绕组的电压。

3.降压型绕组的排列为：铁芯—低压—中压—高压，高—低之间的阻抗最大。

4.三个绕组中通常要有一个三角形连接的绕组，用于减小三次谐波分量。

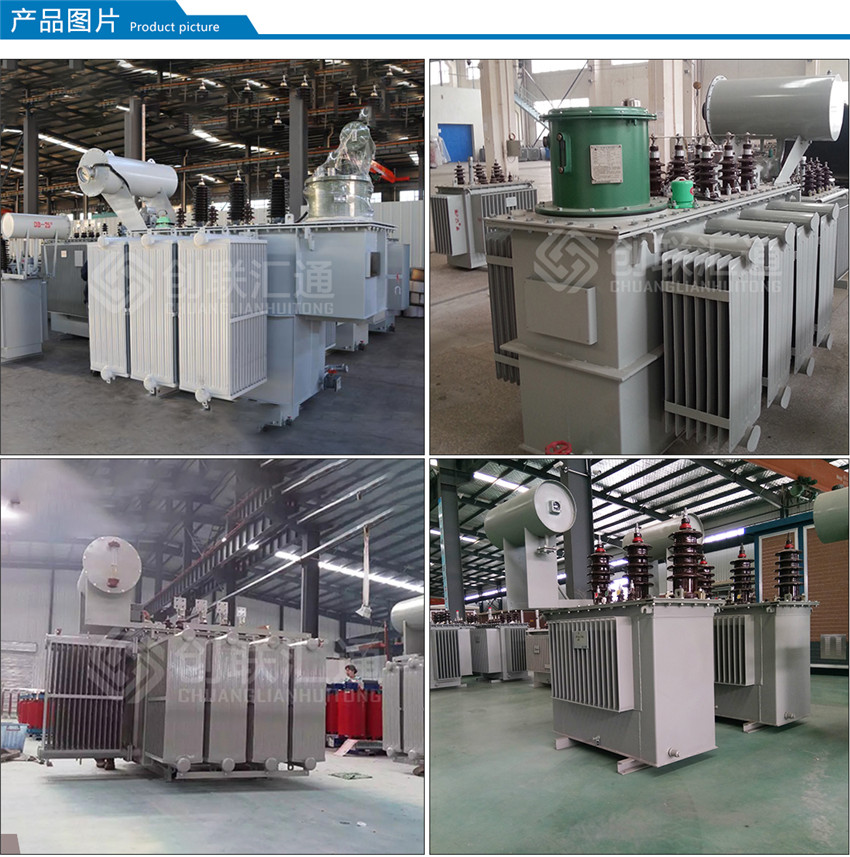

产品图片

产品参数

型号灵蛇网4818ccc Type	电压组合（kV）Voltage Combination			灵蛇网4818ccc 联接组标号Connection Symbol	损耗（kW）灵蛇网4818ccc Loss		短路阻抗(%) 灵蛇网4818ccc Impedance
型号灵蛇网4818ccc Type	高压 HV	分接范围	低压 LV	灵蛇网4818ccc 联接组标号Connection Symbol	空载No-load	负载 Load	短路阻抗(%) 灵蛇网4818ccc Impedance
6300	63 66 69	灵蛇网4818ccc ±8×1.25%	6.3 6.6 10.5 11	灵蛇网4818ccc Ynd11	8.1	33.5	9
8000					9.5	灵蛇网4818ccc 39.7
灵蛇网4818ccc 10000					灵蛇网4818ccc 11.3	灵蛇网4818ccc 47.1
12500					13.5	灵蛇网4818ccc 55.8
灵蛇网4818ccc 16000					16.2	69
灵蛇网4818ccc 20000					19	83.8
25000					22.4	灵蛇网4818ccc 98.7
灵蛇网4818ccc 31500					26.5	灵蛇网4818ccc 119.5
40000					30.7	140.4
50000					37	灵蛇网4818ccc 173.8
63000					43.5	210

以上信息仅供参考，产品规格和参数等信息随设计图纸变更等因素而调整，恕不另行通知，请即时咨询获取。
